Cicli combinati
Unità ORC per cicli combinati gas vapore
Nei cicli combinati gas vapore, le unità ORC (Organic Rankine Cycle) Turboden vengono installate a valle delle turbine a gas e dei motori alternativi, sfruttando il calore residuo per produrre ulteriore elettricità. Il ciclo a gas e il ciclo ORC lavorano in sinergia, permettendo di raggiungere un'efficienza complessiva superiore al 50%. La potenza elettrica generata dai turbogeneratori Turboden arriva tipicamente fino a 40 MW per singolo albero.
Recupero di calore residuo e ottimizzazione dell'efficienza
Le soluzioni Turboden per cicli combinati gas vapore consentono di recuperare e valorizzare l'energia termica residua proveniente da processi industriali o di generazione di potenza. L'integrazione dei cicli ORC incrementa l'efficienza complessiva, ottimizzando lo sfruttamento del calore di scarto altrimenti disperso.
16
impianti*26.7
MWe totali2008
primo impianto consegnato*4 impianti in costruzione
Nei cicli combinati, le unità ORC Turboden possono essere installate in coda a:

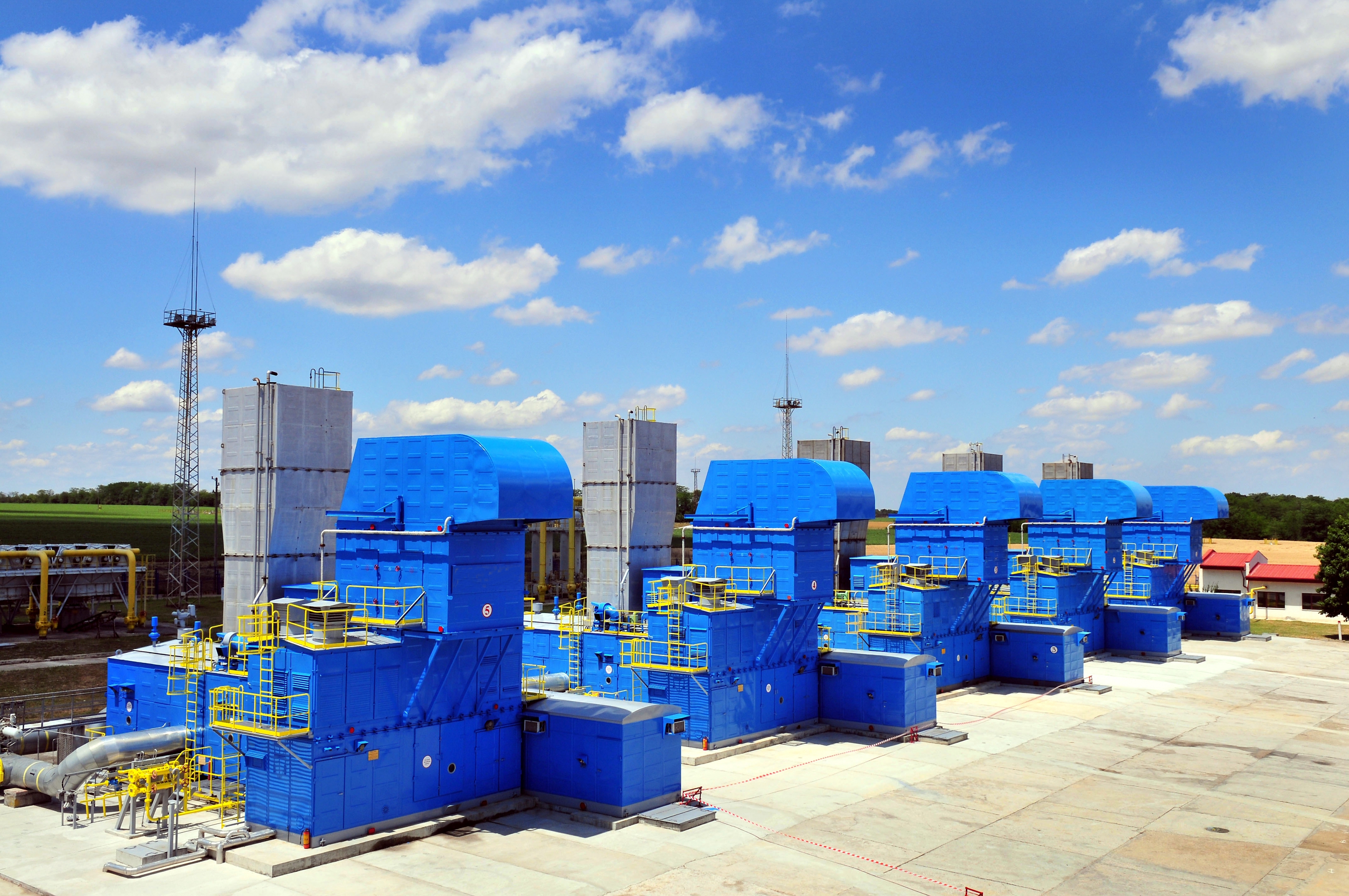

- Turbine a gas, con fino al 40% di potenza aggiuntiva

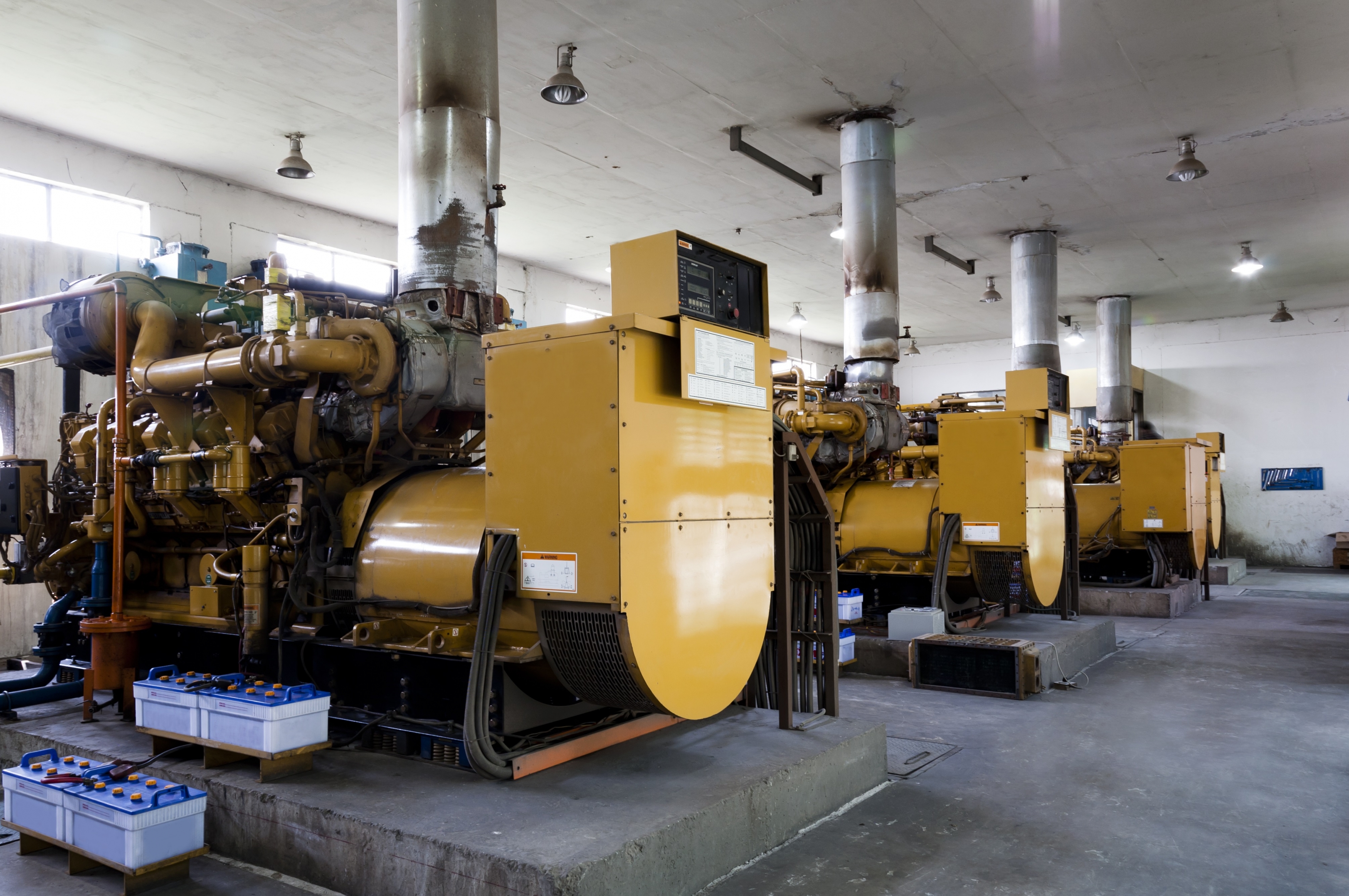

- Motori alternativi, con fino al 15% di potenza aggiuntiva
In entrambi i casi il ciclo combinato raggiunge un'efficienza superiore al 50%.
PERCHÉ LA TECNOLOGIA DEL CICLO ORGANICO RANKINE?
- Uso efficiente di fonti di calore di alto-basso grado e variabili
- Bassi costi operativi e nessun bisogno di acqua
- Aggiungere una fonte di alimentazione affidabile, anche in luoghi remoti
- Migliorare l'efficienza delle centrali elettriche con un minore impatto sul costo dell'elettricità livellato (LCOE)

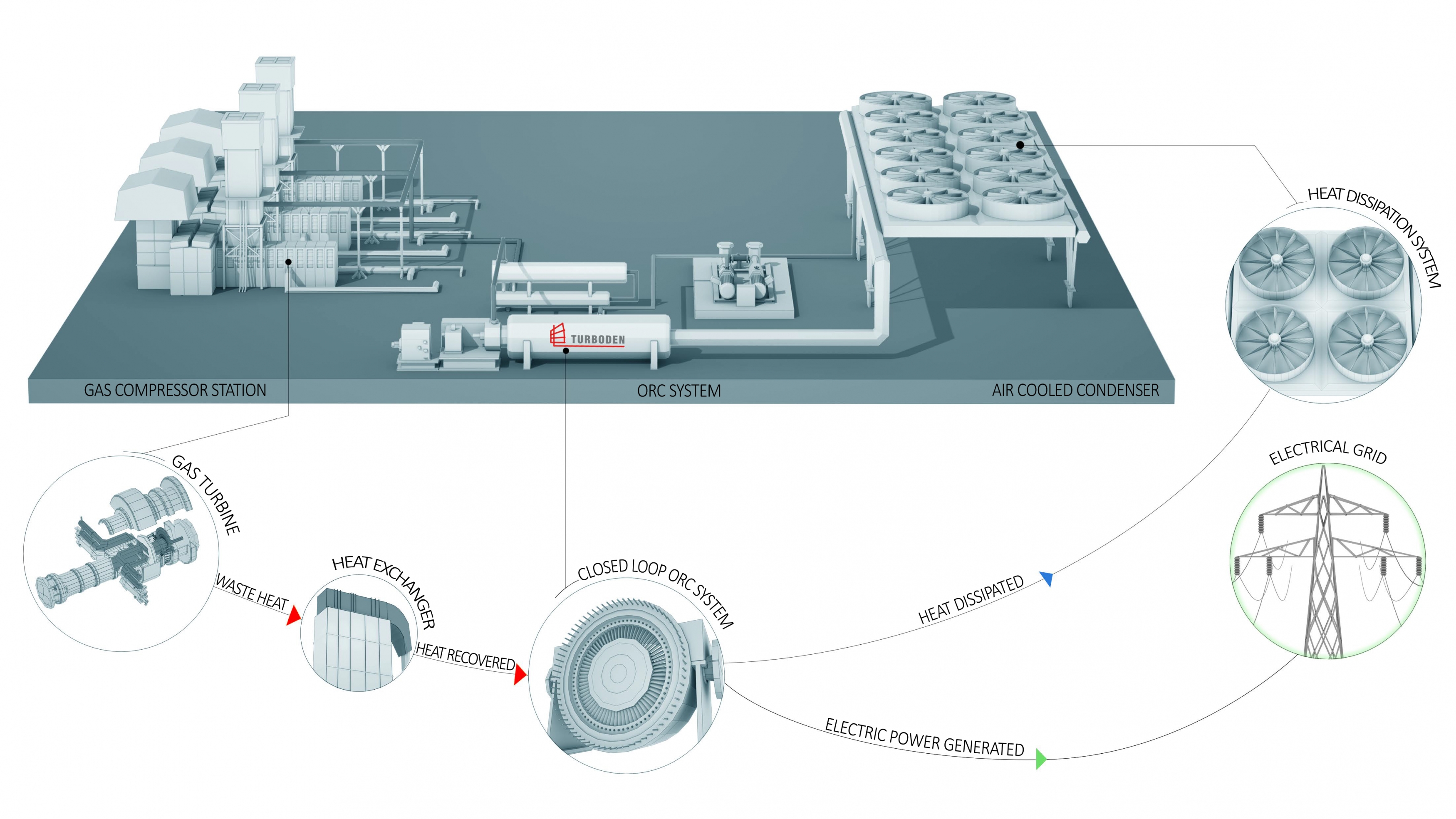

Progettato su specifiche caratteristiche del sito, il sistema di recupero del calore basato su ORC sfrutta gli scarichi dei motori principali per produrre fino al 30% ÷ 40% di potenza utile aggiuntiva. Il sistema ORC segue la modalità di funzionamento dei motori principali producendo energia aggiuntiva (per l'impianto stesso o per utenti esterni) senza alcun impatto sul funzionamento della centrale.
TYPICAL SOLUTIONS
| ORC size | location | customer | status | notes |
|---|---|---|---|---|
| 0.5 MWe | Mezzana Bigli, Italia | Termoindustriale S.p.A. | Operativo dal 2008 | |
| 0.5 MWe | Portogruaro, Italia | Cereal Docks S.p.A. | Operativo dal 2012 | |
| 0.5 MWe | Catania, Italia | E&S Energy S.p.A. | Spento | |
| 0.6 MWe | Kempen, Germania | Stadtwerke Kempen | Operativo dal 2012 | |
| 0.7 MWe | Senden, Germania | AGO AG Energie+Anlagen | Operativo dal 2012 | |
| 0.7 MWe | Pescara, Italia | Alma CIS / Fater (P&G Group) | Operativo dal 2013 | |
| 0.7 MWe | Antwerp, Belgio | BiogasTech NV | Operativo dal 2019 | |
| 1 MWe | Rosetown, Canada | TransGas | Operativo dal 2011 | |
| 1 MWe | Chivasso, Italia | Ricciarelli S.p.A | Operativo dal 2012 | |
| 1 MWe | Hodzhaabad, Regione di Andijan, Uzbekistan | Uztransgaz | in costruzione | |
| 1.3 MWe | Espoo, Finlandia | HSY | Operativo dal 2011 | |
| 1.8 MWe | Pisticci, Italia | Ricciarelli S.p.A | Operativo dal 2010 | |
| 2.3 MWe | Odayeri, Turchia | Ortadoğu Enerji | Operativo dal 2020 | |
| 4 MWe | Pisticci Scalo, Italia | Ricciarelli S.p.A | Operativo dal 2012 | |
| 4.6 MWe | Komurcuoda, Turchia | Ortadoğu Enerji | in costruzione | |
| 25 MWe | Dahshour, Egitto | SACYRFLUOR S.A./Egyptian Natural Gas Company (Gasco) | In costruzione |
TURBODEN E SIEMENS PER LA SOLUZIONE DI RICICLO DEL CALORE

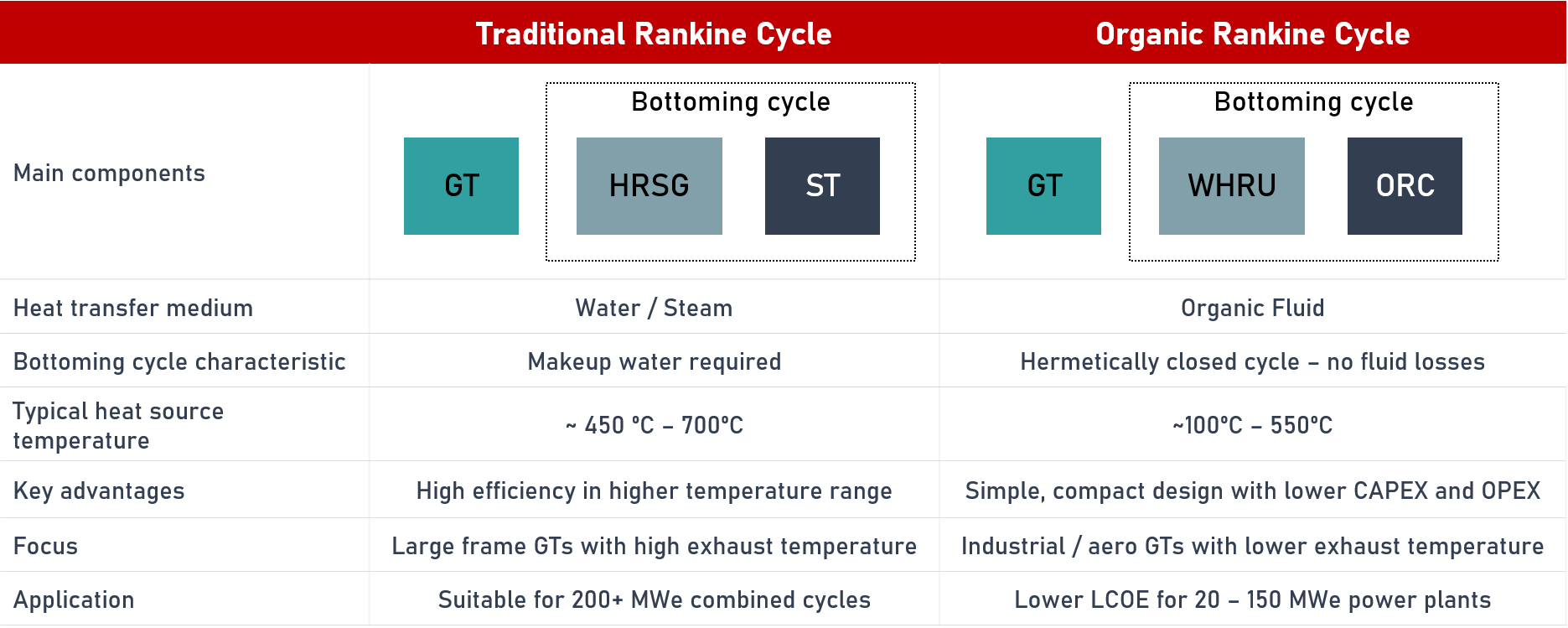

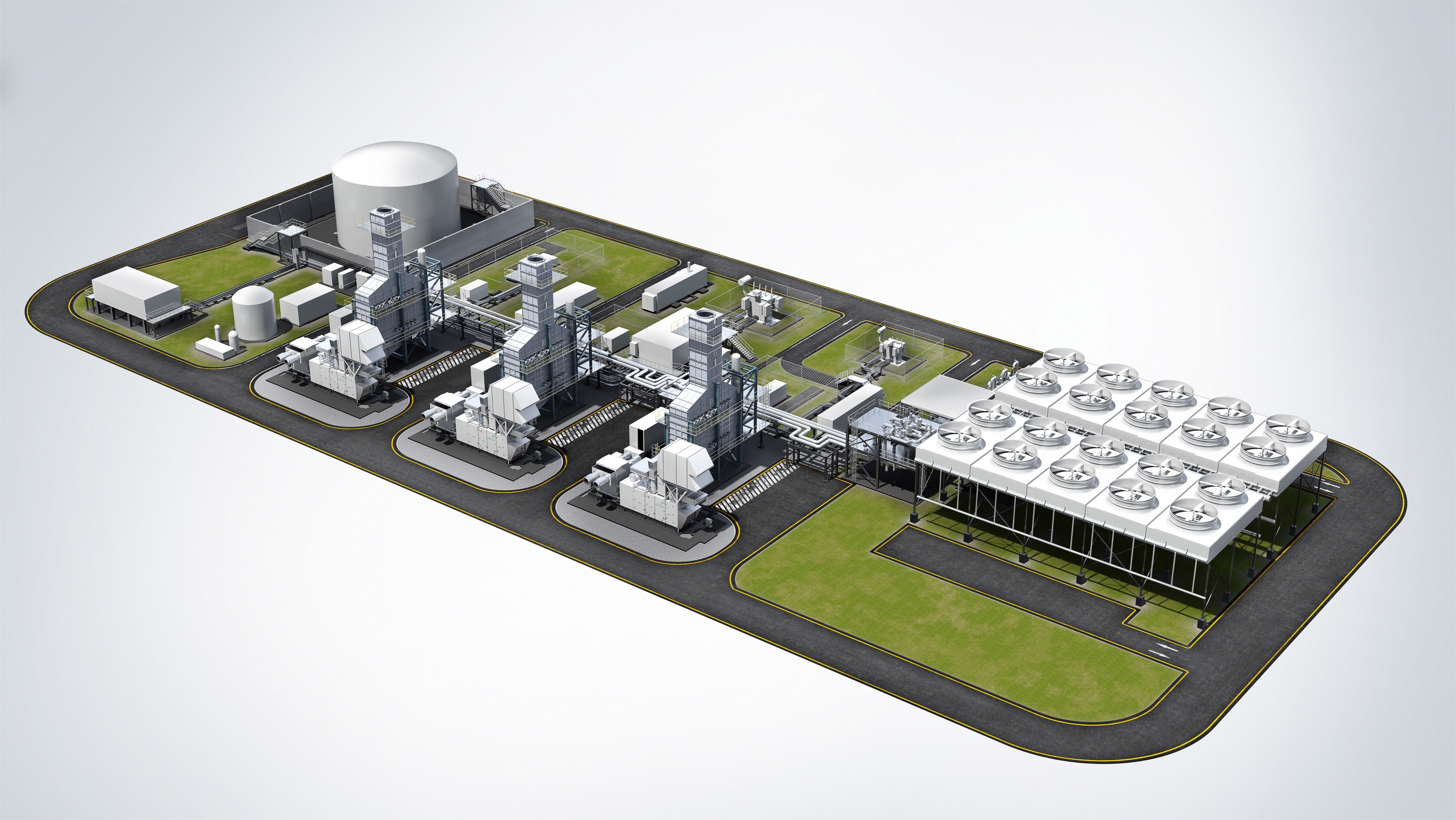

Nel 2019 Turboden e Siemens hanno lanciato la soluzione Heat ReCycle®, una centrale a turbina a gas con un'unità di Ciclo Rankine Organico come ciclo di fondo. Questa centrale elettrica è progettata specificamente per ridurre sia il CAPEX che l'OPEX rispetto ad un ciclo acqua/vapore mantenendo un livello di efficienza relativamente alto.

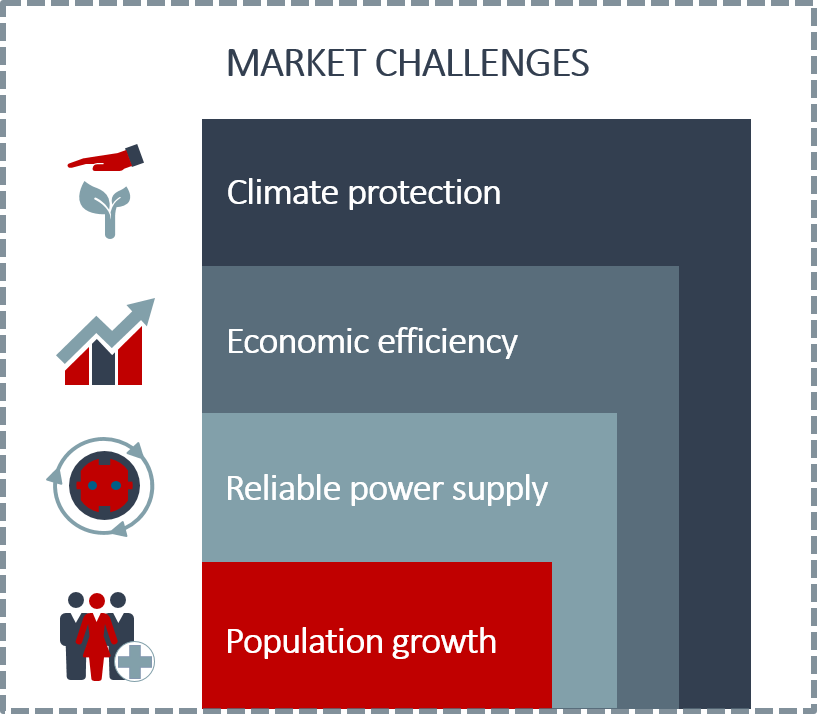

Le tendenze globali stanno creando sfide di mercato
- Enorme crescita della popolazione, con conseguente aumento della domanda di energia.
- Urbanizzazione: i villaggi si trasformano in grandi città con la necessità di una fornitura di energia elettrica affidabile.
- Date le circostanze ambientali, questo deve essere realizzato in un modo che tenga conto del clima (cambiamento).

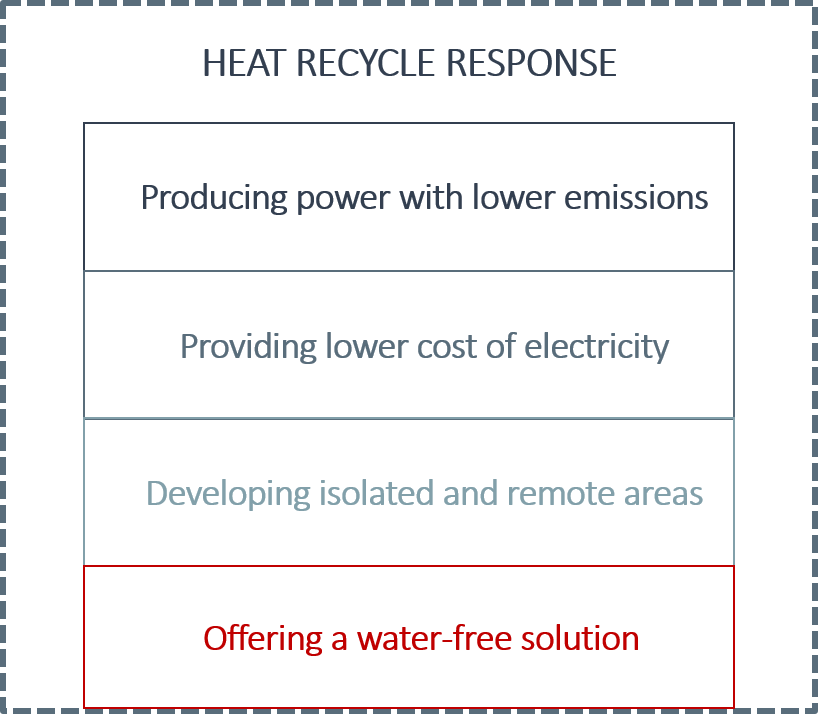

LA NOSTRA RISPOSTA ALLE SFIDE DI OGGI E DI DOMANI
TECNOLOGIA DEL CICLO ORGANICO RANKINE
